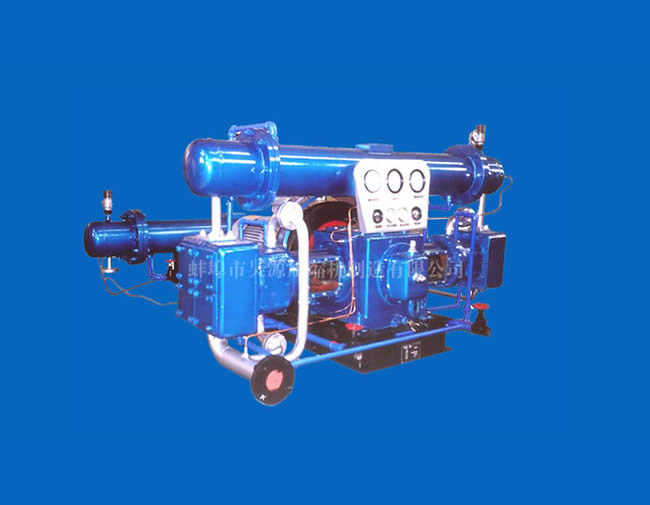

甲醇气压缩机

发布时间:2020-09-24阅读次数:4541次

  设备主要结构描述

  1.压缩机构部分:由机身、中体、各级气缸体、各级活塞部件、进排气阀组、仪表及管道阀门等部件组成。

  气缸组件中的铸件采用优质铸铁,气缸体采用干式水冷结构,缸体水道无死角,缸体内镀有防腐蚀涂层,充分将腐蚀性介质与缸体本体隔离,达到防腐效果,且可延长缸套磨损次数。

  活塞上装有填充聚四氟乙烯制成的导向环和活塞环。

  活塞杆为不锈钢材质制成,与密封填料磨擦部分的表面,经过高频热处理,提高表面硬度,从而增强了耐磨性。

  气阀的阀座和阀盖,采用优质不锈钢制成并经过防污处理。阀片为网状结构,用不锈合金钢制成,并经过热处理具有良好弹性。为了减少阀片的冲击,提高阀片的寿命,阀片下面除装有弹簧外,还设置有缓冲片。

  2.传动机构部分:由曲轴、连杆、十字头等组件组成。通过传动机构将电动机传来的旋转运转换为往复直线运动。

  曲轴材质为锻钢件,为单曲拐,配装两根连杆,曲轴另一端部插有导油用的小轴,以此将外置油泵所压润滑油传导至轴瓦摩擦副及十字头销,为了使旋转运动和往复运动部分质量平衡,消除振动,曲轴的曲臂上装有两块对称平衡铁。

  主轴颈、曲臂、曲拐颈内钻有油孔,油泵压出的油经油孔润滑曲拐颈和连杆的大小头瓦;十字头导轨有独立润滑。为防止润滑油流出。

  连杆用锻钢件制成,截面内钻贯通大小头孔的油孔,内装分为两块半圆的大头瓦,用连杆螺栓装配在曲拐颈上,连杆小端与十字头销配合,内有锡青铜的小头瓦。

  十字头为球铁制成,十字头销孔内两端装有弹性圈,以防十字头销窜动,顶端内螺纹作为与活塞杆连接之用,外圆磨擦面开有润滑用油槽。

  机身为普通铸铁制成,内部装有滚动轴承、曲轴、连杆、等零部件。机身内腔下部兼作油池,油泵通过导油管从此油池中吸油。为控制油面和加油,侧壁装有油位视镜。

  3.压缩机中体设有密封室及刮油室,隔离泄漏气体进入曲轴箱体内,有效防止易燃易爆或有毒气体外溢,同时阻止油品进入气缸内。
